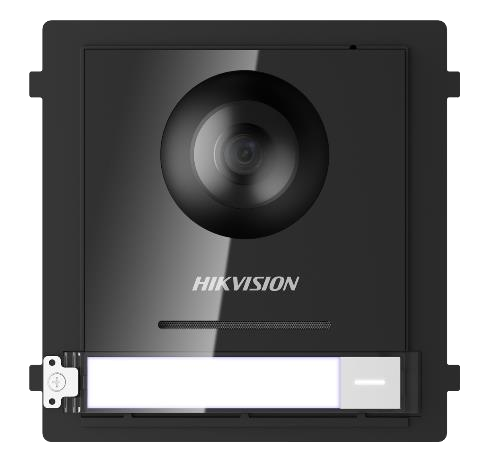

Hikvision DS-KD8003-IME1 — основен IP видеодомофонен модул, 2 MP

Hikvision DS-KD8003-IME1 е основен модул за модулна IP видеодомофонна станция с 2 MP fisheye камера, инфрачервено осветяване и един физически бутон за повикване. Това е оригиналният модел без означение (B), /NS или /Surface. Модулът поддържа видеодомофонна връзка и управление на достъпа, а табелката за име може да се персонализира.

Видео и двупосочен звук

Основният поток е 1920 × 1080, допълнителният 720 × 480, с компресия H.264. Зрителното поле е 180° хоризонтално и 96° вертикално. Поддържат се BLC, DNR, WDR и антифликер 50/60 Hz. Камерата е за ниска осветеност и използва IR допълнително осветяване. Точният продуктов лист не задава конкретен IR обхват.

Звуковият вход е вграден всепосочен микрофон, а изходът е вграден високоговорител. Производителят посочва над 85 dB на 20 cm, кодек G.711 U и 64 kbit/s. Поддържат се потискане на шума и премахване на ехото.

Пълни физически връзки

Ethernet портът е RJ45 10/100 Mbit/s с автоматично договаряне и PoE захранване. Захранване може да се подаде и към входа 12 V DC и GND. Клемите за двете брави са NC1, NO1, COM, NC2 и NO2, като COM е общият извод. AIN1 и AIN2 са входове за контакти за състоянието на двете врати; AIN3 и AIN4 са за двата изходни бутона. Това са четири AIN входа с тези предназначения, а не осем отделни входа.

Модулният разширителен интерфейс включва 485−, 485+, 12V OUT и GND за свързване на подмодули. Изходът 12V OUT е означен за подмодулите; не се представя като универсално захранване за брава. Има TAMPER защита от демонтаж и един Debug интерфейс по продуктовия лист. Листът посочва „breakdown voltage: 36 V“ за управлението на вратите; това не е публикуван допустим ток на релето и не трябва да се използва като захранващо напрежение на устройството.

Разширяване, капацитет и управление

Точният продуктов лист допуска до седем подмодула. Ръководството показва адресни настройки и последователно свързване на подмодулите; адресите трябва да са уникални. Поддържат се до 10 000 карти, 2000 потребители, 500 свързани вътрешни станции, 16 подчинени външни станции и осем doorphone устройства. Картите се използват чрез съответен съвместим четец/подмодул; основният модул не се представя като самостоятелен вграден картов четец.

Вратата може да се отключва с карта чрез съответния модул, чрез клиентски софтуер, приложение или вътрешна станция. Мрежовите протоколи включват TCP/IP и RTSP; допълнително са посочени ISAPI, SMTP и SNMP. Устройството използва Embedded MCU процесор и вградена Linux операционна система.

Захранване и монтаж

Захранването е 12 V DC или стандартно PoE IEEE 802.3af; посочената консумация е 4 W. Размерите са 98 × 99,8 × 43,9 mm; масата е 375 g без опаковка и 554 g с опаковка. Работната температура е −40…55 °C, влажността 10–95%.

Поддържат се вграден и повърхностен монтаж с подходящите принадлежности. Монтажът се извършва при изключено захранване; при многомодулна рамка основният модул се поставя в горната позиция. Монтажните рамки и допълнителните модули се избират отделно. Производителят изброява като опционални DS-KD-ACF1/Plastic, DS-KD-ACF2/Plastic, DS-KD-ACF3/Plastic и DS-KD-ACW1/2/3. Продуктът е един основен модул, а не комплект с вътрешен монитор.

Заявени съответствия

CE-EMC: EN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 50130-4:2011+A1:2014. CE-LVD: EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013. CB: IEC 60950-1:2005, второ издание, с изменения 1:2009 и 2:2013. Посочени са FCC-SDOC 47 CFR Part 15 Subpart B, C-TICK по AS/NZS CISPR 32:2015, UL 60950-1 и CAN/CSA C22.2 No.60950-1-07, RoHS 2011/65/EU, REACH 1907/2006 и WEEE 2012/19/EU.
